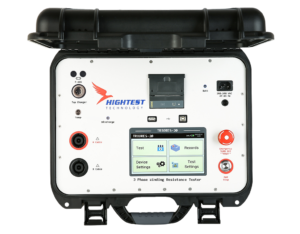

TRIORES-20シリーズ
20A 3φ 巻線抵抗テスター
TRIORES-20シリーズの計器は、電流トランスフォーマー、電圧トランスフォーマー、およびパワートランスフォーマーの巻線を測定するために設計されています。最大20アンペアの直流を印加することで、TRIORES-20シリーズはトランスフォーマーの巻線の抵抗を迅速かつ正確に測定することができます。TRIORES-20の計器は、オペレーターが三相および単相トランスフォーマーの巻線抵抗を測定することを可能にします。トランスフォーマーのケーブルを切断および/または再接続する必要なく、巻線の測定を行うことができます。オペレーターは、一度接続すればトランスフォーマーの全ての三相を測定するための接続を行うだけです。
TRIORES-20シリーズは、0.1μΩから始まり、最大100,000Ωの抵抗を測定することができます。OLTCを制御することができます。この計器は、デバイスが一定時間結果を分析し、指定された値以下で測定が安定していれば、テストを停止して結果を出力するIntelligent Decision Criteria（IDC）に基づいて抵抗をテストします。オペレーターは好みに応じてテストを停止する時点を選択できるように、TRIORES-20では手動操作も可能です。TRIORES-20シリーズは、テストによる磁気残留や磁気残留の発生を軽減するためにトランスフォーマーを脱磁することができます。また、オプションの温度センサーに接続すると、温度測定入力を使用してTRIORES-20シリーズが測定値の温度補正や調整を行うことができます。電流回路での障害が発生した場合、TRIORES-20のインテリジェントなソフトウェアが電流の流れを制御し、損傷を軽減し、ユーザーに追加の安全性を提供します。テスト対象のトランスフォーマーに高電圧が存在する場合、装置はその電圧チャンネルを介して放電します。
熱運転試験／温度上昇試験
(Heat run test/Temperature Rise Test)
熱運転試験または温度上昇試験は、連続定格負荷下での条件や、その負荷中に生じる温度上昇を再現します。TRIORES-20は、最大20Aの直流を印加することで、熱運転試験中にトランスフォーマーの巻線抵抗およびフルロード抵抗Roを測定することができます。7インチのカラータッチディスプレイにより、TRIORES-20シリーズはすべての測定結果を1つの画面で表示することができます。現場テスト結果は、TRIORES-20の内部メモリに保存および記録することができます（最大100テストレコード）、または外部のUSBフラッシュドライブによりさらに多くのデータを保存することも可能です。オペレーターは、PCベースでTRIORES-20をUSBケーブルまたはオプションのBluetoothインタフェースを介して制御することができるData Management Platform（DMPソフトウェア）を利用することもできます。このソフトウェアプラットフォームを使用すると、オペレーターはPCやノートパソコンで測定結果を分析、編集、および保存することができます。結果の即時なハードコピーが必要な場合、TRIORES-20は埋め込み式の2.28インチプリンターを介しても可能です。常に電源供給源が利用可能でない状況にあると感じるオペレーターのために、内部バッテリーオプションも提供されています。多言語対応機能と使いやすい操作メニューにより、制御が容易になっています。
デバイスのハイライト
(Device Highlights)
単相および三相の測定
(Single-phase & three-phase measurement)
TRIORES-20の単相ケーブル構成を使用すると、ユーザーは単相および三相トランスの巻線抵抗を測定することができます。
熱運転試験／温度上昇試験
(Heat run test/ Temperature Rise Test)
TRIORES-20は、最大20Aの直流を印加することで、熱運転試験中にフルロード抵抗 ‘Ro’ を測定することができます。
オプションの充電式リチウムイオンスマートバッテリー
(Optional Rechargeable Li-Ion Smart Battery)
TRIORES-20には、14.4Vのリチウムイオンスマートバッテリーオプションが付属しており、現場でのテストを可能にします。TRIORESは、メイン電源とバッテリー電源の両方で動作します。
2.28インチの内蔵熱プリンタ
(2.28-inch Built-in Thermal printer)
TRIORES-20の内蔵熱プリンターにより、現場テスト中に結果を即座に印刷することができます。
特徴（Features）
*完全自動の三相および単相抵抗測定、三相ケーブル構成
*測定範囲、0.1 μΩ から 100,000 Ω
*0.001 A から 20 A のDC可変電流出力
*高精度（0.1%）
*試験電圧 50 V
*脱磁機能
*負荷時タップチェンジャー（OLTC）制御
*熱運転試験
*7インチTFTタッチディスプレイ
*内蔵プリンター（2.28インチ）
*バッテリー＆Bluetoothオプション
*USBケーブル＆DMPソフトウェアによるPC制御／解析
